VeSys

VeSys是一套线束和线束设计软件工具,可满足易用性和价值与功能同等重要的公司的苛刻要求。VeSys经过优化,可快速部署和轻松安装,其强大而直观的功能可帮助用户获得可观的投资回报。设计和线束工具可以单独使用,也可以一起部署,从而使布线设计数据无缝流入相关的线束设计中,从而减少了工作量并最大程度地降低了出错风险。 快速,首次正确无误的电气和线束设计,并具有众多验证功能,包括连续性仿真,压降和电流方向以及计算 自动化线束工程,用于创建生产就绪的工程图,BOM,成本核算,NC文件和制造报告 与3D CAD系统集成–以3D建模并通过VeSys设计电气细节 由工程师设计,面向工程师-直观且易于使用,随附视频教程,“操作方法”文档,活跃的用户社区的支持以及在线培训课程 与使用Capital®的公司完全兼容数据–非常适合OEM的合作伙伴,供应商和分包商
1
产品描述

电气设计与验证

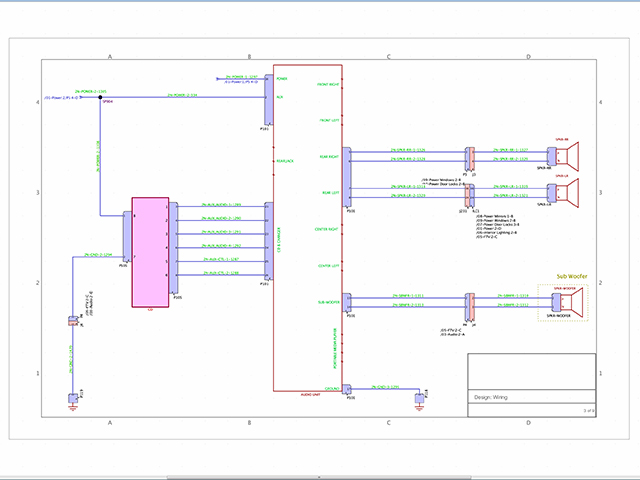

VeSys Design软件提供了用于创建接线图的图形环境。通过直观的用户界面和电气智能符号,可以轻松进行完整的电气设计创作。内置的电子智能可以自动执行许多设计任务。

仿真可帮助设计师在设计时检查并验证其设计。这样可以更快,更早地消除设计过程中的错误。它还显示电压和电流,突出显示问题区域,例如短路以及验证电线和保险丝的尺寸。

VeSys自动为设计中使用的电线,连接器和设备生成报告。可以将具有完整图纸和区域参考的图表索引表以及设备和电线索引表添加到工程图中,并在进行更改时自动更新。



线束设计

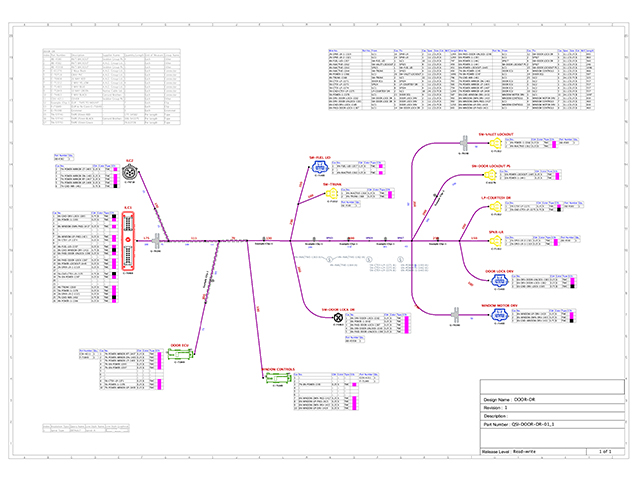

VeSys Harness软件提供了用于创建线束和模板的图形环境。其直观的用户界面使线束设计创作变得容易。内置的线束工程智能可自动执行许多设计任务。例如,在添加导线,选择端子并生成导线表后,将自动填充连接器表。

VeSys Harness包括功能强大的自动化零件选择器,该零件选择器可自动配置和选择每个连接器的端子,密封件和电线,包括附加件和仿制品的余量。这加快了线束设计的速度,并消除了传统设计过程中发现的主要问题来源。

线束完成后,强大的VeSys线束报告功能可用于生成制造所需的文档。由于报告是直接从设计图自动生成的,因此可以确保快速而准确的信息。这样可以大大减少生产的交货时间并防止制造错误。



关键词:
线束和线束设计软件工具
续性仿真
降和电流方向以及计算
